高效檢測的“錦囊”

PMAC是一家主營大型優質機械零部件的制造商，包括傳動箱、變速箱、氣缸體、轉向節、閥門和壓縮機。

質量一直是PMAC所有業務的基石，PMAC的精密制造工藝和程序符合公認的國家和國際標準。

挑戰

PMAC公司的三軸坐標測量機在一場洪災中受到破壞，萬幸的是，其坐標測量機雖然受到水災破壞而無法使用，但機架無損，仍可挽救。

PMAC執行董事Karthik先生要求立即對現有三軸機器進行全新升級，以替換損壞的坐標測量機。

同時，Karthik先生了解到通過修理損壞的坐標測量機可使其檢測能力翻倍。但是，若請原始供應商對搶救出來的坐標測量機機架進行系統改造，費用幾乎是新機器的70％。

解決方案

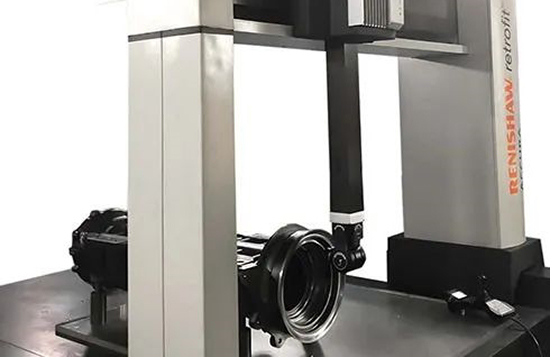

Karthik先生與雷尼紹進行了一次面談，雷尼紹介紹了REVO五軸測量系統，并提出使用該系統對被洪水損壞的坐標測量機進行改造的建議。

PMAC決定從雷尼紹購買全套REVO五軸測量系統，并且在下達訂單后短短6周內，其坐標測量機即完成了改造。

雷尼紹 UCC S5坐標測量機控制器中搭載的五軸測量技術是為PMAC改造坐標測量機的核心技術，這項技術將坐標測量機的三個軸與REVO-2測座的兩個附加回轉軸進行同步。

通過對REVO-2測座進行編程，加快其在檢測過程中的加速和減速運動，同時使坐標測量機做慢速線性運動，REVO五軸系統將PMAC的機架上的動態撓度和慣性載荷降至最低。

與基于可重復定位測座或固定測頭的其他系統不同，五軸運動技術可以使測針沿著環繞工件特征的連續路徑測量，甚至是極為大型、復雜的特征，無需離開測量表面以更換測針或者定位測座。

使用RSP2測頭進行掃描和觸發測量，并配有測量范圍加大的RSH350和RSH500測針吸盤，翻新的坐標測量機系統能夠滿足PMAC的所有檢測要求。

結果

通過比較經改造的雷尼紹五軸坐標測量機與全新的三軸坐標測量機對PMAC的多種零部件的檢測性能，我們可以看出五軸系統平均節省46%(有時甚至高達55%)的循環時間。

五軸坐標測量機系統能夠檢測非常復雜的工件上的所有關鍵特征，從而幫助PMAC減少大量的人工操作，消除一些影響健康和安全的問題。

REVO五軸系統使用僅僅一根或兩根測針即可執行完整的工件檢測，大大簡化了操作，只需標定一次即可。

REVO五軸系統可以通過其搭載的MODUS™測量軟件進行離線編程，因此不會造成停機。

在改造的坐標測量機開始運行后，對其進行了一個月的持續監測，沒有發現任何性能上的錯誤。一年后，通過對坐標測量機進行年度維護檢查，確認其運行正常。

通過使用REVO系統翻新受損的坐標測量機，并增加五軸測量功能，PMAC大大提高了檢測過程的效率，從而消除了之前的生產瓶頸，并且提高了檢測質量。
